Λεπτομέρειες:
|
| Υλικό των σπειρών: | Σπείρα χάλυβα ωρ. που κόβεται στη γραμμή μήκους | Πάχος λουρίδων: | 0.3~3mm |
|---|---|---|---|
| Πλάτος λουρίδων: | 300~1600mm | Max.coil βάρος:: | 15000Kg |
| Τάση:: | 380V 50Hz 3phases | Ποιοτική εγγύηση: | ένα έτος |
| Υψηλό φως: | Αυτόματη περικοπή CE στη μηχανή μήκους,αυτόματη περικοπή 0.33mm στη μηχανή μήκους,380V που κόβεται στο σύστημα μήκους |
||
1. Περιγραφή των αγαθών:

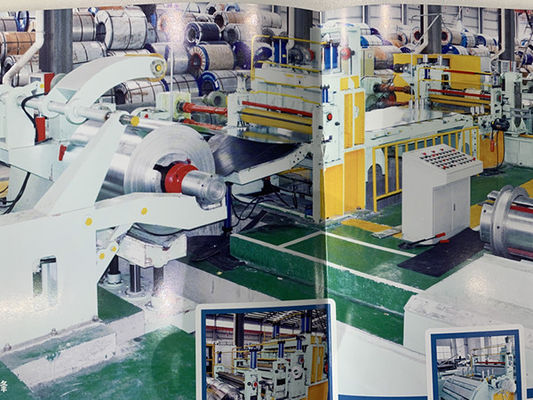

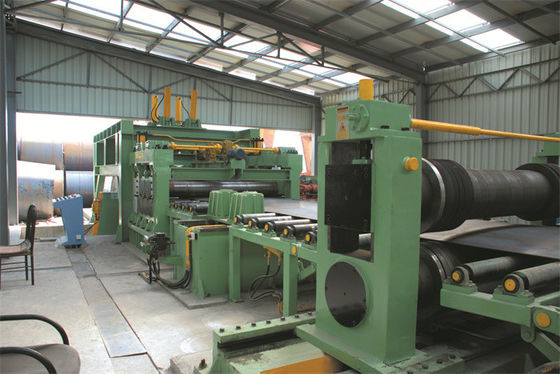

Η αυτόματη περιστροφική κουρά που συσσωρεύει τη μέση & βαριά περικοπή πάχους γραμμών στη γραμμή μήκους με επιταχύνει σταθερά και σερβο κίνηση
2. Εισαγωγή:
Η μέση παχιά γραμμή περικοπή--μήκους πιάτων μπορεί να ικανοποιήσει το αίτημα του πελάτη της ανώτατης ταχύτητας 40m/min γραμμών με το ξετύλιγμα & την ισοπέδωση μιας λουρίδας σπειρών, και έπειτα την κουρά της ισοπεδωμένης επίπεδης λουρίδας σε ορισμένο μήκος των φύλλων.
Αυτή η γραμμή σπειρών CTL είναι ιδιαίτερα κατάλληλη για το χρώμιο, σπείρες χάλυβα άνθρακα ωρ., ΓΠ, πιάτα χάλυβα PPGI.
Η γραμμή περικοπή--μήκους πιάτων (γραμμή σπειρών CTL) οδηγεί μια ισοπεδώνοντας μηχανή από τη μηχανή συνεχούς ρεύματος ή εναλλασσόμενου ρεύματος, και ο μήκος-καθορισμός είναι από τον κωδικοποιητή, το ύφος κουράς είναι στάση-κουρά.
Οι μέσες παχιές πιάτων περικοπή--μήκους σπείρες χάλυβα γραμμών κατάλληλες με το πάχος: (1~6mm, 2~8mm, 310mm) και το μεταβλητό πλάτος, και το μήκος των τελειωμένων φύλλων εξαρτώνται από την πρακτική ανάγκη του πελάτη.
3. Πλεονεκτήματα & χαρακτηριστικά για αυτήν την γραμμή σπειρών CTL:
1. Υψηλή ακρίβεια
Η ταχύτητα γραμμών μπορεί να είναι μέχρι 30m/min, φύλλα μήκους 7-8pcs/min 2000mm στο μέσο όρο.
Ισοπεδώνοντας ακρίβεια: ±1mm/㎡
Ακρίβεια μήκους φύλλων: ±0.5mm/m
Διαγώνια ακρίβεια μήκους φύλλων: ±0.5mm/m
4. Κύρια τεχνική παράμετρος:
ΜΑ (πιάτο 0.3~3) ×1600mm/2000mm/2500mm που κόβεται στη γραμμή μήκους
Υλικό των σπειρών: HRC, ΚΈΝΤΡΟ ΑΝΊΧΝΕΥΣΗΣ ΚΑΙ ΕΛΈΓΧΟΥ, ΓΠ, PPGI, Q195, Q235, Q345…
Πάχος λουρίδων: (0.3-3) χιλ.
Μέγιστο πλάτος λουρίδων: 1600mm
ταυτότητα σπειρών: ≥Φ508mm
Σπείρα OD: Φ1800mm
Μέγιστο βάρος σπειρών: 20000Kgs
Slitter μηχανή: 75KW ΣΥΝΕΧΗΣ μηχανή
Slitter άξονας: Ф220 Χ 1650mm
Μαχαίρια δίσκων slitter στον άξονα: ID220mm Χ OD330mm Χ 10mm, 6CrW2Si.
Χωρισμός του δίσκου: ID85 Χ OD210mm Χ 6mm, 65Mn
Να εντείνει που παρέχηκε από τη λουρίδα που περνά μέσω του της τριβής μαλλιού αισθάνθηκε το τύλιγμα γύρω από τα ξύλινα πιάτα.
Φραγμός Recoiler: Ф508 Χ 1700mm
Μηχανή Recoiler: 90KW ΣΥΝΕΧΗΣ μηχανή
Ηλεκτρικός έλεγχος: Eurotherm 590 γραφείο ΣΥΝΕΧΩΝ οδηγών συν τους πίνακες ελέγχου.
Σχισμή της ταχύτητας: ανώτατο 100m/min, διευθετήσιμο.
5. Προδιαγραφή λεπτομέρειας της γραμμής σπειρών CTL:
| Πρότυπο | Πάχος | Βάρος σπειρών | Τελειωμένη σχισμή | Max που σκίζει την ταχύτητα | |
| ΜΑ-1 X 600 | 0.21mm | 100600mm | Ανώτατο 8T | Λεπτό 20mm | 50m/min |
| ΜΑ-2 X 1300 | 0.32mm | 3001300mm | Ανώτατο 15T | Λεπτό 25mm | 80m/min |
| ΜΑ-3 X 1600 | 0.33mm | 5001600mm | Ανώτατο 20T | Λ. 25mm | 100m/min |
| ΜΑ-4 X 1600 | 0.44mm | 5001600mm | Ανώτατο 30T | Λ. 30mm | 80m/min |
| Σημείωση: Τα στοιχεία στη μορφή ακριβώς ως αναφορά σύμφωνα με τις γενικές σειρές, σχεδιάζουμε πάντα και κάνουμε κάθε γραμμή σύμφωνα με τις συγκεκριμένες απαιτήσεις κάθε πελάτη, έτσι κάθε πελάτης μπορεί να αγοράσει την καλά-ικανοποιημένη γραμμή του από μας. | |||||
