Λεπτομέρειες:
|
| Υλικό πηνίου: | δs≤230N/mm ², ελασματοποιημένη εν ψυχρώ σπείρα, σπείρα ανοξείδωτου, γαλβάνισε τη σπείρα, Al, χαλκός | Πάχος πηνίου: | 0.54.0mm |
|---|---|---|---|
| Πλάτος πηνίου: | 8001600/1800mm | Βάρος σπειρών: | ≤25T (30T) Φ508 & Φ610mm |
| Σπείρα I.D: | Φ508mm | Σπείρα O.D: | ≤Φ2000mm |
| Γραμμική ταχύτητα: | 0-60m/min | Σύστημα ελέγχου: | Αυτόματος έλεγχος PLC |
Η αυτοματοποίηση για το πιάτο ανοξείδωτου έκοψε – γραμμή μηχανών μαύρου βερνικιού -μήκους με το μεγάλης ακρίβειας μΑ 4X1800mm
1.General εισαγωγή:
Αυτή η γραμμή παραγωγής χρησιμοποιείται για τη σπείρα με τις διαφορετικές προδιαγραφές, μέσω του ξετυλίγματος, της ισοπέδωσης και της κοπής στο μήκος στο ισιωμένο πιάτο ως αναγκαία μήκος και πλάτος.
Αποτελεσμένος από το αυτοκίνητο σπειρών, το διπλό Η.Ε-coiler υποστήριξης, προ-leveler-προ, το τέρμα-leveler-τέρμα, το μετρητή μήκους, την περικοπή στη μηχανή μήκους, το στοιβαχτή, το σερβο οδηγημένο σύστημα, κ.λπ. καθώς επίσης και τη μέση γέφυρα εκκρεμών, τη συσκευή συμπίεσης και καθοδήγησης και την οδηγώντας συσκευή.
2.Advantages και χαρακτηριστικά της γραμμής φύλλων CTL:
1.) Υψηλή ακρίβεια
Ισοπεδώνοντας ακρίβεια: ±1mm/㎡
Ακρίβεια μήκους φύλλων: ±0.5mm/m
Διαγώνια ακρίβεια μήκους φύλλων: ±0.5mm/m
2.) Για να κάνει τα επίπεδα φύλλα χάλυβα, η διάμετρος της ισοπέδωσης των κυλίνδρων πρέπει να είναι επιστημονικά κατάλληλη, επιβεβαιώνουμε τη διάμετρο της ισοπέδωσης των κυλίνδρων από την πραγματικούς εμπειρία και τον υπολογισμό εφαρμοσμένης μηχανικής.
3.) Αυτόματα συσσωρεύω-επάνω στο υποστήριγμα μπορεί να λάβει τα τελειωμένα φύλλα και να τα συσσωρεύσει αυτόματα επάνω τακτικά.
4.) Ο συσσωρευτής τρυπών μεταξύ και της ισοπέδωσης, είναι απαραίτητος για να προστατεύσει την επιφάνεια φύλλων και να σιγουρευτεί την ταυτόχρονα εργασία και της ισοπέδωσης.
3.Detailed τεχνική παράμετρος:
| Πρότυπο | ΜΑ-1,2 | Mazs-2,0 | ΜΑ-3,0 | ΜΑ-4,0 |
| Υλικό σπειρών | δs≤230N/mm ², ελασματοποιημένη εν ψυχρώ σπείρα, σπείρα ανοξείδωτου, γαλβάνισε τη σπείρα, Al, χαλκός | |||
| Πάχος σπειρών | 0.111.2mm | 0.22.0mm | 0.33.0mm | 0.54.0mm |
| Πλάτος σπειρών | 300800mm | 8001250mm | 8001250/1600mm | 8001600/1800mm |
| Βάρος σπειρών | ≤10T | ≤20T |
≤20T (25T) Φ508 & Φ610mm |
≤25T (30T) Φ508 & Φ610mm |
| Σπείρα I.D | Φ508mm | Φ508mm | Φ508mm | Φ508mm |
| Σπείρα O.D | ≤Φ1800mm | ≤Φ1800mm | ≤Φ2000mm | ≤Φ2000mm |
| Τέμνουσα σειρά | 3003000mm | 3004000mm | 3004000mm | 3004000mm |
|
Τέμνουσα ακρίβεια Διάμετρος κυλίνδρων |
±0.3mm Φ 65(50) |
±0.3mm Φ 65(50) |
±05mm Φ 85(65) |
±05mm Φ 100(80) |
| Γραμμική ταχύτητα | 0-60m/min | 0-60m/min | 0-60m/min | 0-60m/min |
| Σύστημα ελέγχου | Αυτόματος έλεγχος PLC | Αυτόματος έλεγχος PLC | Αυτόματος έλεγχος PLC | Αυτόματος έλεγχος PLC |
4.Production ρέοντας διάγραμμα γραμμών:
5.Our υπηρεσία
Σχεδιασμός:
Μετά από την επιβεβαίωση διαταγής, αρχίζουμε να σχεδιάζουμε τη μηχανή, όπως το υπόγειο, δομή, δύναμη, τέμνουσα συσκευή, προγράμματα και ούτω καθεξής.
Φόρτωση:
Η μηχανή θα καθοριστεί μέσα στο εμπορευματοκιβώτιο από το χαλύβδινο σύρμα, προκειμένου να σιγουρευτεί δεν θα κινηθεί κατά τη διάρκεια της μεταφοράς και δεν θα αποφύγει οποιαδήποτε είδη ζημίας της μηχανής και του εμπορευματοκιβωτίου.
6. Ποια υπηρεσία μπορούμε να πάρουμε από την επιχείρησή σας;
- VIP υπηρεσία. Λόγω των προτύπων μας, κατορθώνουμε να χτίσουμε τις μακράς διαρκείας σχέσεις με όλους τους πελάτες μας.
Είμαστε 24/7 σε απευθείας σύνδεση διαθέσιμοι για σας για να απαντήσουμε στις ερωτήσεις σας και να λύσουμε τα προβλήματά σας.
7. Ποιοτική επιθεώρηση
Οι μηχανές της επιχείρησής μας έχουν πολλά πιστοποιητικά όπως το ISO 9001, CE, SGS, κ.λπ.
Πριν από τη ναυτιλία, έχουμε μια σειρά συστήματος ποιοτικού ελέγχου, περιλαμβάνουμε 3 φορές της επιθεώρησης για κάθε διαδικασία παραγωγής. Η πρώτη επιθεώρηση χρειάζεται τους εργαζομένους για να ελέγξει και να υπογράψει στην έκθεση δοκιμής. Η δεύτερη επιθεώρηση περιλαμβάνει τους ηγέτες τμημάτων για να ελέγξει και να υπογράψει στην έκθεση δοκιμής. Η τρίτη επιθεώρηση χρειάζεται τον επαγγελματικό επιθεωρητή για να ελέγξει και να εξασφαλίσει τις μηχανές είναι κατάλληλη.
Δίνουμε επίσης το χρόνο εξουσιοδότησης 12 μηνών στον πελάτη.

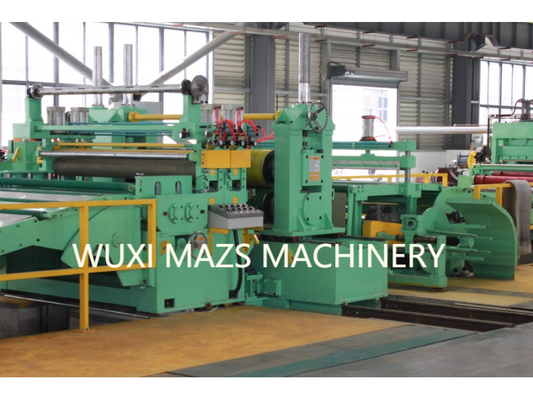

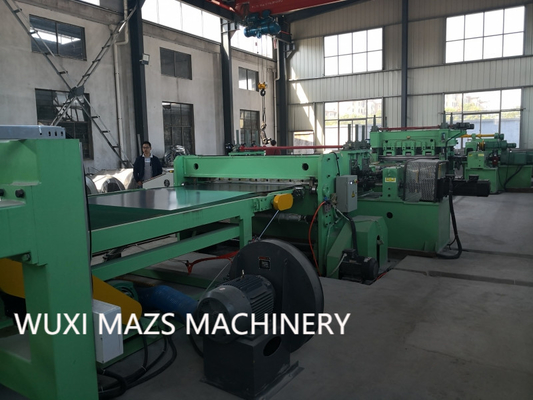

8.Machine φωτογραφία για την αναφορά:
