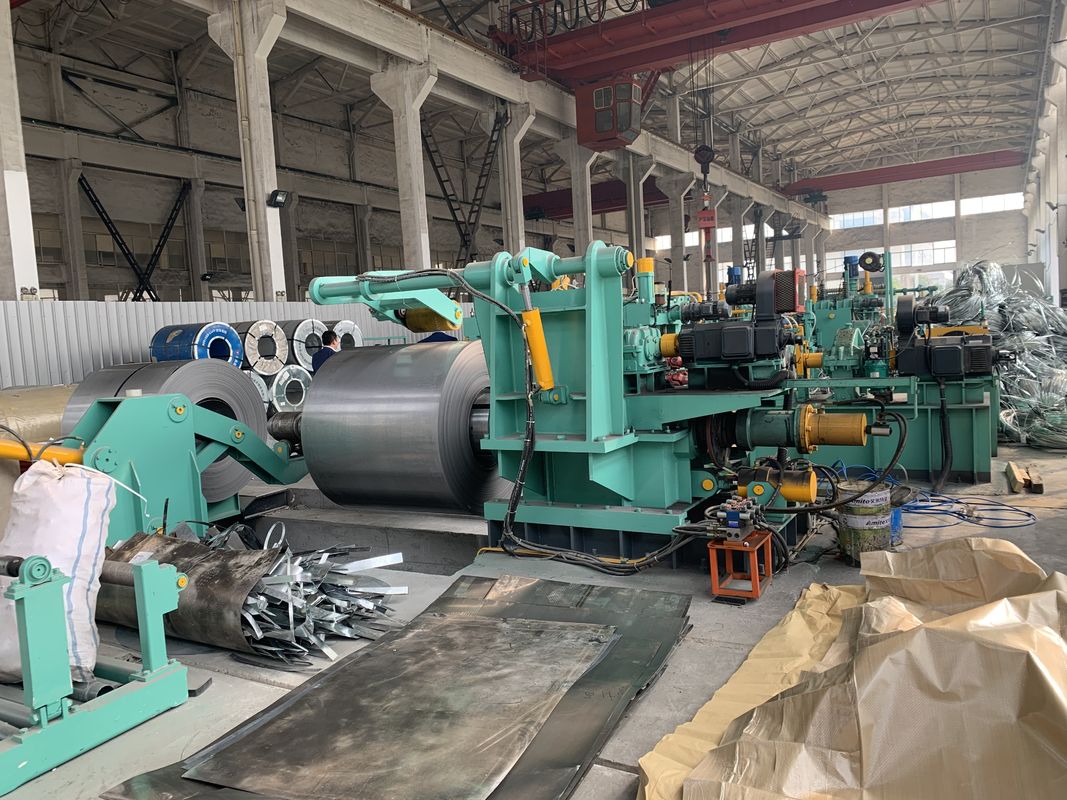

φύλλο χάλυβα 1800mm που σκίζει τη μηχανή πέντε ισοπέδωση κυλίνδρων

1. Περιγραφή των αγαθών:

Το ειδικό παχύ φύλλο που σκίζει τη γραμμή με επιταχύνει σταθερά με την ισοπέδωση κυλίνδρων PLC πέντε με το βαρύ υδραυλικό decoiler τύπων

2. Εισαγωγή:
Αυτό το παχύ πιάτο που σκίζει τη γραμμή, αποκαλούμενη επίσης slitter σπειρών μετάλλων, είναι σε θέση να σκίσει την παχιά κύρια σπείρα χάλυβα στις μικρές σπείρες μωρών. Η παχιά σπείρα που σκίζει τη γραμμή αποτελείται από: σπείρα-φορτώνοντας αυτοκίνητο, διπλό mandrel μεγάλος-φορτίο uncoiler, πύλη οδηγός σπείρα-κεφαλιών ύφους, Τύπος και εξοπλισμός φτυαριών, διπλός τσιμπώντας τροφοδότης κυλίνδρων, πέντε-κύλινδρος leveler, τέλος-κόπτης, πίνακας ρόλων, κεντρικός ευθυγραμμιστής, slitter δίσκων, κουρδιστήρι απορρίματος, συσσωρευτής τρυπών, προ-separator&-προ tensioner, πύλη σπείρα-διαχωριστής ύφους και presser, recoiler, αυτοκίνητο εκφόρτωσης σπειρών, υδραυλικός έλεγχος, και ηλεκτρικός έλεγχος.
Ικανότητα των διαφορετικών προτύπων του παχιού φύλλου που σκίζουν τις γραμμές (slitter σπειρών μετάλλων):
Πάχος λουρίδων: (3~12) χιλ., (4-16) χιλ., (5~20) χιλ.
Πλάτος λουρίδων: 5001800mm, 800~2000mm ή 1000~2200mm.

3. Προδιαγραφή λεπτομέρειας της σπείρας που σκίζει τη μηχανή:
3.1. ΜΑ (3-12) φύλλο ×1800mm που σκίζει τη γραμμή
Υλικό των σπειρών: HR/CR χάλυβας άνθρακα, γαλβανισμένο πιάτο, χρωματισμένο πιάτο κ.λπ. χάλυβα.
Slitter σπειρών μετάλλων πάχος λουρίδων: (3~12) χιλ.
Σπείρα που σκίζει το πλάτος λουρίδων μηχανών: 500~1800mm
Max.coil βάρος: 35000kgs

Διάμετρος της ισοπέδωσης των κυλίνδρων & να εντείνει τον κύλινδρο: Φ210
Slitter σπειρών μετάλλων διάμετρος slitter του άξονα: Φ300
Κόπτες δίσκων: 6CrW2Si, HRC56°~58°, OD500mm Χ ID300mm Χ T25mm.
Διάμετρος του φραγμού recoiler: Φ610mm
Χωρισμός των δίσκων: 65Mn, OD250 Χ ID95 Χ T10/20mm
Σπείρα που σκίζει τις ΣΥΝΕΧΕΙΣ μηχανές μηχανών για slitter και recoiler: 160KW, 200KW.
Slitter σπειρών μετάλλων ταχύτητα: (0~30) m/min, διευθετήσιμα

3.2. ΜΑ (4-16) φύλλο ×2200mm που σκίζει τη γραμμή
Υλικό των σπειρών: HR/CR χάλυβας άνθρακα όπως Q235, το γαλβανισμένο πιάτο, το χρωματισμένο πιάτο χάλυβα κ.λπ.
Πάχος λουρίδων: (4~16) χιλ.
Slitter σπειρών μετάλλων πλάτος λουρίδων: 800~2200mm
Σπείρα που σκίζει το βάρος μηχανών Max.coil: 40000kgs

Διάμετρος της ισοπέδωσης των κυλίνδρων & να εντείνει τον κύλινδρο: Φ230
Διάμετρος slitter του άξονα: Φ360
Slitter σπειρών μετάλλων κόπτες δίσκων: 6CrW2Si, HRC54°~56°, OD600mm Χ ID360mm Χ T50mm.
Διάμετρος του φραγμού recoiler: Φ760mm
Σπείρα που σκίζει τη μηχανή που χωρίζει τους δίσκους: 65Mn, OD250 Χ ID110 Χ T10/20mm
ΣΥΝΕΧΕΙΣ μηχανές για slitter και recoiler: 200KW, 250KW.
Σχισμή της ταχύτητας: (0~30) m/min, διευθετήσιμα

3.3. ΜΑ (5-20) φύλλο ×2000mm που σκίζει τη γραμμή
Υλικό των σπειρών: HR/CR χάλυβας άνθρακα όπως Q235, το γαλβανισμένο πιάτο, το χρωματισμένο πιάτο χάλυβα κ.λπ.
Slitter σπειρών μετάλλων πάχος λουρίδων: (5~20) χιλ.
Πλάτος λουρίδων: 800~2000mm
Max.coil βάρος: 40000kgs

Διάμετρος της ισοπέδωσης των κυλίνδρων & να εντείνει τον κύλινδρο: Φ260
Slitter σπειρών μετάλλων διάμετρος slitter του άξονα: Φ420
Σπείρα που σκίζει τους κόπτες δίσκων μηχανών: 6CrW2Si, HRC54°~56°, OD650mm Χ ID420mm Χ T50mm.
Διάμετρος του φραγμού recoiler: Φ800mm
Χωρισμός των δίσκων: 65Mn, OD250 Χ ID110 Χ T10/20mm
ΣΥΝΕΧΕΙΣ μηχανές για slitter και recoiler: 280KW, 315KW.
Σπείρα που σκίζει τη μηχανή που σκίζει την ταχύτητα: (0~20) m/min, διευθετήσιμα

4. Οι προδιαγραφές του μετάλλου κουλουριάζουν Slitter:
