Λεπτομέρειες:
|
| Περιγραφή παραγωγής: | Κρύος κυλώντας μύλος | Πρώτη ύλη: | Q235, SPCC, SS400, SPHC, Κ.ΛΠ. |
|---|---|---|---|
| Πάχος εισαγωγής: | H≤4.0mm | πλάτος: | B≤625mm |
| Πάχος παραγωγής: | H≥0.8mm | Μέγιστο βάρος σπειρών: | 10t, όπως απαιτείται |
| Εισερχόμενη διάμετρος σπειρών (εσωτερική/εξωτερική): | Φ600, Φ750/1600mm, όπως απαιτείται | Διάμετρος σπειρών παραγωγής (εσωτερική/εξωτερική): | Φ600, Φ750/1600mm, όπως απαιτείται |
| Μέγιστη πίεση κυλίσματος: | 550t | Ταχύτητα κυλίσματος: | V≤150m/min |
| Ανύψωση γραμμών κυλίσματος: | 850mm | Εξουσιοδότηση: | ένα έτος |
| Υψηλό φως: | κρύος κυλώντας μύλος μετάλλων 750mm,4hi κρύος κυλώντας μύλος μετάλλων,Κρύος κυλώντας μύλος αντιστροφής 4hi |
||
1. Περιγραφή προϊόντων

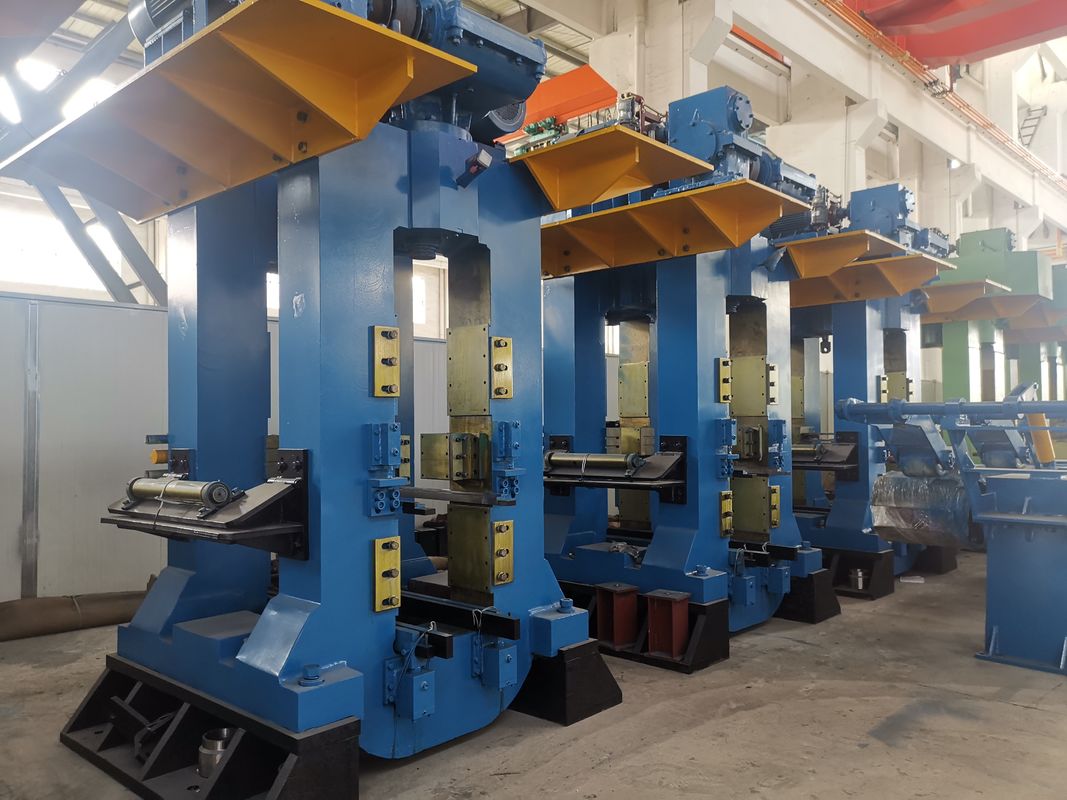

ΜΑ 750mm τέσσερις-υψηλός κρύος κυλώντας μύλος για το χάλυβα άνθρακα λουρίδων ακρίβειας, το ανοξείδωτο και το χαμηλό χάλυβα κραμάτων
2. Κύρια λειτουργία
Το μΑ 750mm τέσσερις-υψηλός κρύος κυλώντας μύλος χρησιμοποιείται για το αντιστρέψιμο κύλισμα του σαφούς χάλυβα άνθρακα υψηλής ακρίβειας και καλής απόδοσης, του ανοξείδωτου και του χαμηλού χάλυβα κραμάτων.
.
3. Ροή διαδικασίας: (για την αναφορά)
Φορτώνοντας (ξεφορτώνοντας) device→←recoiler →← συσκευή διαδικασίας κυλώντας μύλων κυλώντας μύλων πλατφορμών διαδικασίας κυλώντας μύλων →← τέσσερις-ψηλά κύρια platform→←recoiler→←loading (ξεφορτώνοντας) →←
4. Σύνθεση εξοπλισμού:
4.1 μηχανικός εξοπλισμός:
| Αριθ. | Περιγραφή | Μονάδα | Qty. |
| 1 | Τέσσερις-ψηλά κύριος κυλώντας μύλος | σύνολο | 1 |
| 2 | Ηλεκτρική συσκευή screwdown | σύνολο | 2 |
| 3 | Υδραυλική ισορροπώντας συσκευή | σύνολο | 1 |
| 4 | Καθολικός άξονας | PC | 2 |
| 5 | Καθολικό υποστήριγμα άξονων | σύνολο | 1 |
| 6 | Μεταβαλλόμενο ράφι κυλίνδρων εργασίας | σύνολο | 1 |
| 7 | Υδραυλική μεταβαλλόμενη συσκευή κυλίνδρων του εφεδρικού κυλίνδρου | σύνολο | 1 |
| 8 | Εφεδρικό μεταβαλλόμενο ράφι κυλίνδρων | σύνολο | 1 |
| 9 | Μπροστινή/οπίσθια πλατφόρμα διαδικασίας μύλων | σύνολο | 2 |
| 10 | Υδραυλική επέκταση recoiler | σύνολο | 2 |
| 11 | Αυτοκίνητο σπειρών απαλλαγής | σύνολο | 2 |
| 12 | Μπουλόνι ιδρύματος | σύνολο | 1 |
4.2 ηλεκτρικός κινητήρας, ηλεκτρικός έλεγχος:
| Αριθ. | Περιγραφή | Μονάδα | Qty. |
| 1 | Κύρια μηχανή | σύνολο | 1 |
| 2 | Μηχανή Recoiler | σύνολο | 2 |
| 3 | Μηχανή Screwdown | σύνολο | 2 |
| 4 | Ηλεκτρικός έλεγχος | σύνολο | 1 |
4.3 ρευστός εξοπλισμός:
| Αριθ. | Περιγραφή | Μονάδα | Qty. |
| 1 | Γενικό υδραυλικό σύστημα (συμπεριλαμβανομένης της στάσης βαλβίδων) | σύνολο | 1 |
| 2 | Κύλινδρος που κάμπτει τον υδραυλικό σταθμό (συμπεριλαμβανομένης της στάσης βαλβίδων) | σύνολο | 1 |
| 3 | Λεπτός σταθμός λίπανσης πετρελαίου | σύνολο | 1 |
| 4 | Σύστημα λίπανσης πετρελαίου και φυσικού αερίου | σύνολο | 1 |
| 5 | Σύστημα λίπανσης διαδικασίας | σύνολο | 1 |
5. Τεχνικές παράμετροι (επιλογές):
|
Διαμορφώστε το αριθ. Τεχνικές παράμετροι |
650 | 750 | 850 |
| Υλικό | Χάλυβας άνθρακα & χαμηλός χάλυβας κραμάτων | Χάλυβας άνθρακα & χαμηλός χάλυβας κραμάτων | Χάλυβας άνθρακα & χαμηλός χάλυβας κραμάτων |
| Υλικό πάχος (χιλ.) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Υλικό πλάτος (χιλ.) | 400-500 | 500-650 | 600-750 |
| Πάχος παραγωγής (χιλ.) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Δύναμη κυλίσματος (KN) | 5500 | 6500 | 7500 |
| Εφεδρικό μέγεθος κυλίνδρων (χιλ.) | Φ550×600 | Φ650×700 | Φ750×820 |
| Μέσο μέγεθος κυλίνδρων (χιλ.) | / | / | Φ300/Φ280×820 |
| Μέγεθος κυλίνδρων εργασίας (χιλ.) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Τρόπος κίνησης | Από τον κύλινδρο εργασίας | Από τον κύλινδρο εργασίας | Από τον κύλινδρο εργασίας |
| Κύρια μηχανή | ΣΥΝΕΧΗΣ μηχανή | ΣΥΝΕΧΗΣ μηχανή | ΣΥΝΕΧΗΣ μηχανή |
| Μειωτής | Συνδυασμένο κιβώτιο ταχυτήτων | Συνδυασμένο κιβώτιο ταχυτήτων | Συνδυασμένο κιβώτιο ταχυτήτων |
| Uncoiler (προαιρετικό μέγεθος) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (προαιρετικό μέγεθος) | Φ508×650 | Φ508×750 | Φ508×850 |
| Ταχύτητα κυλίσματος (m/min.) | 180-480 | 240-600 | 240-600 |
| Ένταση Uncoiler (KN) | 30 | 35 | 45 |
| Ένταση Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Μέθοδος Screwdown | Μηχανικό/υδραυλικό AGC | Μηχανικό/υδραυλικό AGC | Μηχανικό/υδραυλικό AGC |
Σημείωση: Οι ανωτέρω παράμετροι είναι για την αναφορά μόνο, θα μπορούσε να κατασκευαστεί σύμφωνα με τις απαιτήσεις του πελάτη.
6. Συσκευασία
Η μηχανή θα καθοριστεί μέσα στο εμπορευματοκιβώτιο από το χαλύβδινο σύρμα και το ειδικό λουρί της PET, προκειμένου να σιγουρευτούν όλα τα μέρη δεν θα κινηθεί κατά τη διάρκεια της μεταφοράς και δεν θα αποφύγει οποιαδήποτε είδη ζημίας της μηχανής και του εμπορευματοκιβωτίου.
7. Όρος εξουσιοδότησης: 12 μήνες (αποκλείοντας τα εύκολος-σπασμένα μέρη)
8. Η υπηρεσία και τα χαρακτηριστικά γνωρίσματά μας:
8.1 σχέδιο: Έχουμε μια ωριμασμένη τεχνική ομάδα με την πλούσια εμπειρία που αναπτύσσεται και deisng τις μηχανές σύμφωνα με την απαίτηση και τις απαιτήσεις του πελάτη.
8.2 αυτό είναι ένας πολύ τέλειος και ανθεκτικός εξοπλισμός. Έχουμε περισσότερο από την εμπειρία 10 ετών.
8.3 αυτό το είδος μηχανής έχει την καλύτερη ποιότητα και την καλύτερη τιμή. Έχει την ακριβή μέτρηση και την εύκολη λειτουργία.
8.4 παρέχουμε τη τεχνική υποστήριξη (και οι δύο πριν από, κατά τη διάρκεια και μετά από τις πωλήσεις), την παραγωγή, την εγκατάσταση, την ανάθεση και την υπηρεσία συντήρησης σε όλους τους πελάτες.
8.5 το προϊόν μας έχει εξαχθεί σε πολλές περιοχές και κερδημένη υψηλή φήμη λόγω του υψηλού - ποιότητα και λογική τιμή.
