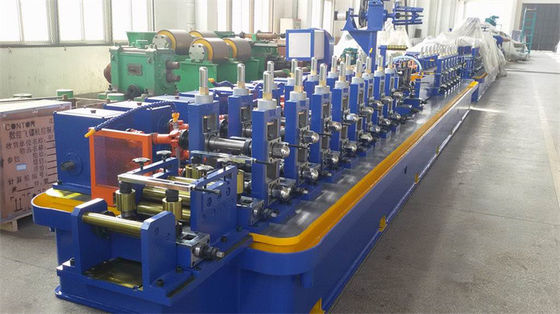

γραμμή παραγωγής κυλινδρικών μύλων 0.51.8mm τετραγωνική ενωμένη στενά HF

1. Περιγραφές των αγαθών:

ΜΑ-32 ενωμένος στενά HF σωλήνας που κατασκευάζει τη μηχανή για τετραγωνικό ορθογώνιο και άλλους τα ειδικά μεταβλητά προϊόντα διαμόρφωσης

2. Προδιαγραφή:

Υλικό που υποβάλλεται σε επεξεργασία: Χάλυβας άνθρακα, κρύος καυτός - κυλημένες προ σπείρες λουρίδων σχισμών του ικανού βαθμού συγκόλλησης με μέγιστο 0,2% άνθρακα

Τύπος παραγωγής: Στρογγυλοί σωλήνες, τετραγωνικά, τετραγωνικά και ορθογώνια κοίλα τμήματα

Στρογγυλός σωλήνας έξω από τη διάμετρο: Λ. 114, Max 273mm

Τετραγωνικό κοίλο τμήμα: Λ. 130 x130, Max 215 X 215 χιλ.

Ορθογώνιο κοίλο τμήμα: Ελάχιστο 80x 100, Max140x 200 χιλ.

Πάχος σωλήνων: Ελάχιστα 3.0mm ανώτατα 10,0 χιλ. (X70≤8mm)

Διαμόρφωση της ταχύτητας γραμμών: Ανώτατο 45m/min

(Οι τετραγωνικές και ορθογώνιες κοίλες μορφές παράγονται με τις χαμηλότερες ταχύτητες ανάλογα με την πλευρά στην αναλογία πάχους τοίχων)

Μήκος περικοπών σωλήνων: Ελάχιστο 4 ανώτατο 12 μέτρο

Ακρίβεια μήκους: ± 3mm

3. Τελειωμένες προδιαγραφές σωλήνων:

(1) διάμετρος φ10~φ38mm σωλήνων

(2) πάχος τοίχων 0.5~2.5mm για τους στρογγυλούς σωλήνες 0.51.8mm για τους τετραγωνικούς/ορθογώνιους σωλήνες.

(3) μήκος της κοπής 4~9m

(4) μήκος-κόβοντας ακρίβεια: +/--3mm

Διαμόρφωση της ταχύτητας

20~100m/min

Συνολική ικανότητα δύναμης

Περ. 400KW

Συμπιεσμένος αέρας:

(1) ποσοστό ροής: 6m3/min

(2) πίεση: 5~7kg/τ.εκ.

Παροχή νερού για το σύνολο μηχανών

(1) ποσοστό ροής: 20T/h~30 T/h

(2) ικανότητα λιμνών επιφύλαξης: 30m3

Ρύθμιση εργαστηρίων:

Πλάτος του εργαστηρίου: 6m

Μήκος του εργαστηρίου: 50m

Ύψος του εργαστηρίου (από το ανώτατο ίχνος στο πάτωμα): ≥5 μ

4. Τεχνολογική διαδικασία:

Ξετυλίγοντας το συσσωρευτή → κλουβιών κοπής → και συγκόλλησης → (σίτιση, διαμόρφωση), (οδηγός ραφών, τη συγκόλληση HF, συμπίεση, Deburring), η υδρόψυξη, ταξινομώντας, τραχιά αποκατάσταση → STD πετώντας είδε και συλλέγοντας το →packing→Storage
