Λεπτομέρειες:
|
| Υλικό των σπειρών: | Σπείρα χάλυβα ωρ. που κόβεται στη γραμμή μήκους | Πάχος λουρίδων: | 416mm |
|---|---|---|---|
| Πλάτος λουρίδων: | 10001800mm | Max.coil βάρος:: | 15000Kg |
| Τάση:: | 380V 50Hz 3phases | Ποιοτική εγγύηση: | ένα έτος |
| Υψηλό φως: | μηχανή 416mm CTL,μηχανή 1800mm CTL,φύλλο που κόβεται στον εξοπλισμό μήκους |
||
1. Περιγραφή των αγαθών:
Η παχιά ισοπεδώνοντας περικοπή φύλλων στη γραμμή μήκους με το σύστημα PLC χρησιμοποιείται για να ελέγξει και να επιτηρήσει
2. Εισαγωγή:
Η παχιά γραμμή περικοπή--μήκους πιάτων μπορεί να ικανοποιήσει το αίτημα του πελάτη της ανώτατης ταχύτητας 20m/min γραμμών με το ξετύλιγμα και την ισοπέδωση μιας λουρίδας σπειρών, και έπειτα την κουρά της ισοπεδωμένης επίπεδης λουρίδας σε ορισμένο μήκος των φύλλων.

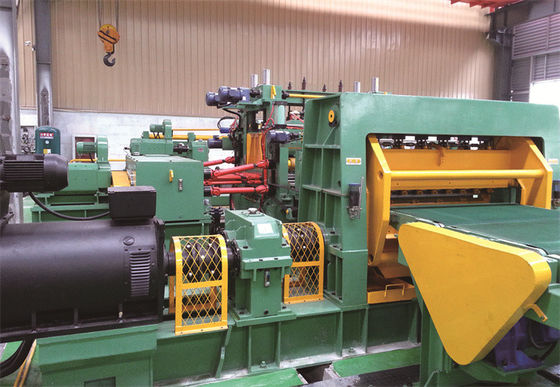

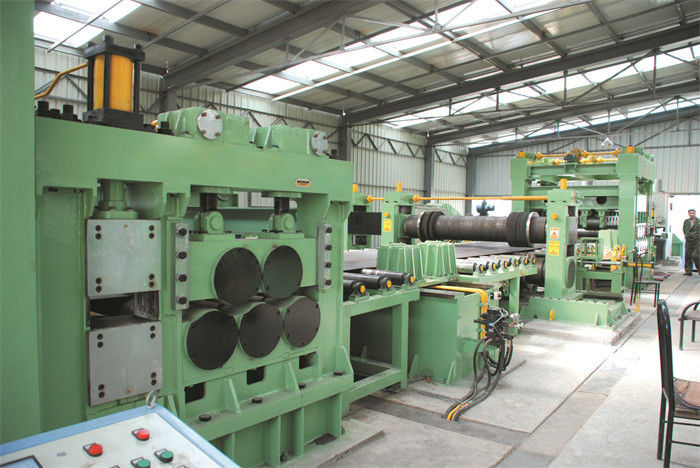

Η γραμμή περικοπή--μήκους (μηχανή πιάτων CTL) οδηγεί μια προ-ισοπεδώνοντας μηχανή και μια λεπτή ισοπεδώνοντας μηχανή από τις μηχανές συνεχούς ρεύματος ή εναλλασσόμενου ρεύματος, και ο μήκος-καθορισμός είναι από τον κωδικοποιητή, το ύφος κουράς είναι στάση-κουρά.
Οι παχιές πιάτων περικοπή--μήκους σπείρες χάλυβα γραμμών (μηχανή πιάτων CTL) κατάλληλες με το πάχος: (3~12mm, 4~16mm, 520mm) και το μεταβλητό πλάτος, και το μήκος των τελειωμένων φύλλων εξαρτώνται από την πρακτική ανάγκη του πελάτη.
3. Πλεονεκτήματα & χαρακτηριστικά της μηχανής πιάτων CTL:
1. Μηχανή πιάτων CTL με τη υψηλή ακρίβεια
Η ταχύτητα γραμμών μπορεί να είναι μέχρι 20m/min, φύλλα μήκους 4-5pcs/min 2000mm στο μέσο όρο.
Ισοπεδώνοντας ακρίβεια: ±1.5mm/㎡
Ακρίβεια μήκους φύλλων: ±0.5mm/m
Διαγώνια ακρίβεια μήκους φύλλων: ±1mm/m
Υλικό εισαγωγής: Χρώμιο, σπείρες χάλυβα άνθρακα ωρ., ΓΠ, πιάτα χάλυβα PPGI.
1. ΜΑ (παχύ πιάτο 3~12) ×1600mm/2000mm/2500mm που κόβεται στη γραμμή μήκους
Πάχος λουρίδων μηχανών πιάτων CTL: 3~12mm
Πλάτος λουρίδων: 600~1600mm, 8002000mm, 11002500mm
Ισοπεδώνοντας κύλινδρος: Φ180, 13pcs
Υλικό της ισοπέδωσης του κυλίνδρου: 40Cr, HRC55-56
Δύναμη για την ισοπέδωση: 132KW ΣΥΝΕΧΗΣ μηχανή + Eurothem 590 έλεγχος ΣΥΝΕΧΟΥΣ ταχύτητας
Τέμνουσα ταχύτητα μηχανών πιάτων CTL: (0~20) m/min, διευθετήσιμα
2.MA- (4-16) παχύ πιάτο ×1500mm/2000mm/2500mm που κόβεται στη γραμμή μήκους
Πάχος λουρίδων μηχανών πιάτων CTL: 4~16mm
Πλάτος λουρίδων: 500~1500mm/8002000mm/11002500mm
Ισοπεδώνοντας κύλινδρος: Φ220mm, 11pcs
Υλικό της ισοπέδωσης του κυλίνδρου: 40Cr, HRC54-55
Δύναμη μηχανών πιάτων CTL για την ισοπέδωση: 160KW ΣΥΝΕΧΗΣ μηχανή + Eurotherm 590 έλεγχος ΣΥΝΕΧΟΥΣ ταχύτητας.
Τέμνουσα ταχύτητα: (0~20) m/min, διευθετήσιμα
3.MA- (5-20) παχύ πιάτο ×1800mm/2000mm/2500mm που κόβεται στη γραμμή μήκους
Πάχος λουρίδων: 5~20mm
Πλάτος λουρίδων μηχανών πιάτων CTL: 800~1800mm, 10002000mm, 11002500mm
Ισοπεδώνοντας κύλινδρος: Φ230, 9pcs
Υλικό της ισοπέδωσης του κυλίνδρου: 40Cr, HRC54-55
Δύναμη για την ισοπέδωση: 110KW+160KW ΣΥΝΕΧΗΣ μηχανή + Eurothem 590 έλεγχος ΣΥΝΕΧΟΥΣ ταχύτητας.
Τέμνουσα ταχύτητα μηχανών πιάτων CTL: (0~20) m/min, διευθετήσιμα
| Προδιαγραφή λεπτομέρειας: Πρότυπο | Πάχος | Μήκος | Ισοπεδώνοντας ταχύτητα | |
| ΜΑ-12 X 1600 | 312mm | 6001600mm | διευθετήσιμος | Ανώτατο 20m/min |
| ΜΑ-16 X 1800 | 416mm | 10001800mm | διευθετήσιμος | Ανώτατο 20m/min |
| ΜΑ-20 X 2000 | 520mm | 10002000mm | διευθετήσιμος | Ανώτατο 20m/min |
| Σημείωση: Τα στοιχεία στη μορφή ακριβώς ως αναφορά σύμφωνα με τις γενικές σειρές, σχεδιάζουμε πάντα και κάνουμε κάθε παχιά γραμμή περικοπή--μήκους πιάτων, μηχανή πιάτων CTL σύμφωνα με τις συγκεκριμένες απαιτήσεις κάθε πελάτη, έτσι κάθε πελάτης μπορεί να αγοράσει την καλά-ικανοποιημένη γραμμή του από μας. | ||||
