Λεπτομέρειες:
|
| Όνομα προϊόντων: | μηχανή κυλώντας μύλων 500mm τέσσερις-υψηλή αντιστρέψιμη κρύα | Εισερχόμενο μέγεθος σπειρών: | 2.0~3.0×400 χιλ. |
|---|---|---|---|
| Μέγεθος σπειρών παραγωγής: | 1.0~2.0×400 | Μέγεθος σπειρών: | εξωτερική διάμετρος μέγιστα 1600 χιλ. |
| Βάρος σπειρών: | Μέγιστο 5T | Εσωτερική διάμετρος πηνίου: | 508mm |
| πίεση κυλίσματος: | Μέγιστο 3500 KN | Ταχύτητα κυλίσματος: | Μέγιστα 150 m/min |
| Ύψος εργασίας μονάδων: | 1000 χιλ. | Κατεύθυνση εργασίας μονάδων: | αριστερό στο δικαίωμα (έχει αποφασίσει από το χρήστη) |
| Επισημαίνω: | ρόλος επιτροπής τοίχων 0.30.8mm που διαμορφώνει τη μηχανή,Ρόλος επιτροπής τοίχων CE που διαμορφώνει τη μηχανή,15m/Min ρόλος που διαμορφώνει τον εξοπλισμό |
||
1. Όνομα προϊόντων

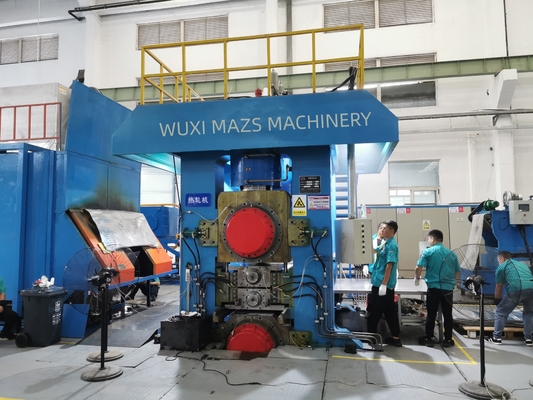

MAØ175×500/Ø460×470 500mm τέσσερις-υψηλός αντιστρέψιμος πλήρης ψηφιακός σειράς Siemens 6RA80 γραμμών μύλων κρύου κυλίσματος
2. Εφαρμογή:
χρησιμοποιημένος για το κύλισμα του χάλυβα άνθρακα και του χαμηλού χάλυβα κραμάτων με το πλάτος 400mm, πάχος τελειωμένου product1.0 mm~2.0 mmmm
3.Process ροή:
Κεφάλι Loading→Uncoiling→Pinch→Straight που ισιώνει κέντρο → ρόλων cutting→welding-βρόχων (ραφή δοκιμής συγκόλλησης) το →vertical
Ο ρόλος πέντε ήταν built→ τέσσερις-ψηλά κρύος κυλώντας μύλος → Recoiler→Unloading
4. Κύρια τεχνική προδιαγραφή:
| Αριθ. | Τεχνική παράμετρος | |
| 1 |
Θέση πρώτης ύλης |
Σαφής χάλυβας άνθρακα |
| 2 |
Εισερχόμενο μέγεθος σπειρών |
2.0~3.0×400 χιλ. |
| 3 |
Μέγεθος σπειρών παραγωγής |
1.0~2.0×400 χιλ. |
| 4 |
Πίεση κυλίσματος |
Μέγιστο 3500 KN |
| 5 |
Ταχύτητα κυλίσματος |
Μέγιστα 150 m/min |
| 6 |
Ξετύλιγμα της έντασης |
Μέγιστο 30 KN |
| 7 |
Διάμετρος επέκτασης τυμπάνων Recoiler |
Μέγιστο 508mm Ελάχιστα 495 χιλ. |
5.scope του ανεφοδιασμού
| Αριθ.
|
Περιεχόμενο του ανεφοδιασμού |
Qty. |
Προμηθευτής |
αγοραστής |
Παρατήρηση |
| Ι |
Μηχανικό μέρος |
||||
|
1 |
Αυτοκίνητο σπειρών |
1 σύνολο |
√ | ||
|
2 |
Uncoiler |
1 σύνολο |
√ | ||
|
3 |
Straightener |
1 σύνολο |
√ | ||
|
4 |
Οριζόντια τέμνουσα μηχανή |
1 σύνολο |
√ | ||
|
5 |
Πλατφόρμα συγκόλλησης |
1 σύνολο |
√ | ||
|
6 |
Βρόχος |
1 σύνολο |
√ | ||
|
7 |
Εισάγετε το τσίμπημα και τη σίτιση |
1 σύνολο |
√ | ||
|
8 |
Κύλινδρος πέντε biuld επάνω |
1 σύνολο |
√ | ||
|
9 |
Κύρια μηχανή μύλων |
2sets |
√ | ||
|
10 |
4pcs |
√ | |||
|
11 |
Συνδυασμένο κιβώτιο εργαλείων |
1 σύνολο |
√ | ||
|
12 |
Μονάδα κυλίνδρων ανταλλαγής |
2 σύνολα |
√ | ||
|
13 |
Πιάτο εξόδων |
1 σύνολο |
√ | ||
|
14 |
Recoiler |
1 σύνολο |
√ | ||
|
15 |
Ξεφορτώνοντας καροτσάκι |
1 σύνολο |
|||
|
16 |
Βάση και σύζευξη |
1 σύνολο |
|||
| ΙΙ |
Υδραυλικός εξοπλισμός |
||||
|
1 |
Λεπτός λαδώνοντας σταθμός πετρελαίου |
1 σύνολο |
√ | ||
|
2 |
Χαμηλής πιέσεως υδραυλικός σταθμός |
1 σύνολο |
√ | ||
|
3 |
Υδραυλικός σταθμός για την κάμψη κυλίνδρων |
1 σύνολο |
√ | ||
|
4 |
Λαδώνοντας σύστημα Emulusion |
1 σύνολο |
√ | ||
| ΙΙΙ |
Μηχανή & ηλεκτρικοί εξοπλισμοί ελέγχου |
||||
|
1 |
Κύρια μηχανή |
2set |
√ | ||
|
2 |
Μηχανή Recoiler |
1 σύνολο |
√ | ||
|
3 |
Συσκευή μετάδοσης και σύστημα PLC |
1 σύνολο |
√ | ||
|
4 |
Συσκευή ΣΥΝΕΧΟΥΣ κίνησης του κύριου κυλώντας μύλου |
1 σύνολο |
√ | ||
|
5 |
Συσκευή ΣΥΝΕΧΟΥΣ κίνησης coiler |
1 σύνολο |
√ | ||
|
6 |
Κιβώτιο λειτουργίας |
1sets |
√ | ||
| IV |
Άλλα μέρη |
||||
|
1 |
Συσκευή μετρητών πάχους |
2 σύνολα |
√ |
Παρεχόμενος από το χρήστη |
|
|
2 |
Εγκατάσταση των καλωδίων και των καλωδίων στο εργαστήριο |
1 batch |
√ |
Παρεχόμενος από το χρήστη |
|
|
3 |
Διοχέτευση με σωλήνες εργαστηρίων |
1 batch |
√ |
Παρεχόμενος από το χρήστη |
|
|
4 |
Μπουλόνι και φραγμός ποδιών |
1 batch |
√ |
Παρεχόμενος από το χρήστη |
|
|
5 |
Φράκτης εργαστηρίων και πιάτο κάλυψης |
1 batch |
√ |
Παρεχόμενος από το χρήστη |
|
|
6 |
Γραφείο διανομής χαμηλής τάσης |
PC 1 |
√ |
Παρεχόμενος από το χρήστη |
|
|
7 |
Αρμονικό σύστημα |
1 σύνολο |
√ |
Παρεχόμενος από το χρήστη |
|
